一、 產品簡介

MJD系列數字滾軸從設計理念著手，選用了目前只在先進的自動化設備中才有應用的改良型步進電機（傳統步進電機噪音較大）作為動力驅動執行元件，配以先進的數字控制處理技術（徹底摒棄傳感器）、模具化的精密機械制造技術與結構設計，打造出了這組功能強悍又不失靈動的機電一體化系列產品。在現階段實際應用的同類產品中，它真實地具備了功能強勁、結構簡略、安裝和運輸方便、運轉動作靈敏、噪音低、畫面定位精度高、穩定性好、可靠性高、使用壽命長、性價比高、不需非得使用專用的畫軸等特點與優勢。是追求卓越又非常務實者的首選。

1、功能特性簡述

●三時段定時開關機時間自由設置；三時段定時開關燈時間單獨自由設置（選配繼電器）；

●每幅畫面停留展示時間可統一設置，也可單獨設置（0秒—數小時，建議>10秒）；

●8擋畫面移動速度輕松設置、選擇，適用范圍更廣、應用更靈活；

●滾軸“s”型曲線起停,慢起→勻速轉→慢停，平穩運行，提高系統和畫布使用壽命；

●根據所設置的畫幅數量，自動檢測運算畫面停留位置，自動進入正常工作狀態；

●正常停機自動保持完整畫面（異常停電亦可，但需選配小功率電池）；

●適合路燈供電（白天停電，晚間供電）的應用場所（需選配智能充放電電瓶組合）；

●自帶多臺燈箱智能同步運行功能（無需另加配件、無需設置，只需接上同步線即可）；

●獨創軸向推移畫軸取下與裝入機構（無需拆螺釘），裝畫換畫更加快捷方便；

●工業級純電子數字控制系統,性能更穩定,畫布定位更精確,無脫畫、偏畫之憂。

2、MJD-51型數字滾軸系統組成及安裝示意

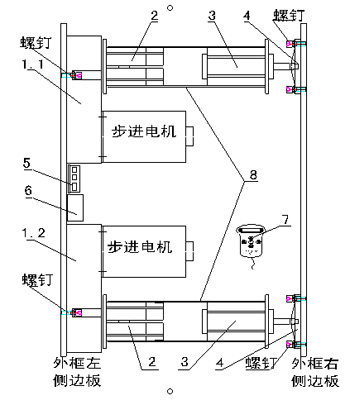

如圖一所示，其中1.1-上傳動箱；1.2-下傳動箱；2-內外錐鎖緊軸套；3-右支承軸套；4-右側支承板；5-電控盒；6-直流電源；7-參數設置操控盤。

聯接螺釘?shù)入S機配送，畫軸8需另購，也可在使用地自購，本系統中的內外錐鎖緊軸套能非常方便地將不銹鋼管等多種材質的畫軸組裝成型。（詳見后述）

系統的零配件在燈箱內必須按左圖所示位置安裝（零件5,6,7不硬性規定），其中刻有“51A”的上傳動箱必須裝在左上方；而刻有“51B”的下傳動箱裝在左下方。

（圖一）



3、MJD-51型數字滾軸系統的使用條件

（1）關于燈箱與畫幅的尺度

使用本滾軸系統請參照下表核對燈箱尺寸與畫幅參數是否大致在范圍之內（表格不可能包羅全部規格尺寸，請靈活掌控應用），如超出范圍必須作相應的調整后才能使用。如果燈箱與畫幅的參數均不允許調整，推薦您使用本系列的MJD-76型數字滾軸系統，其可以適用更大規格的燈箱與畫幅的使用要求。

燈箱寬度	燈箱高度（推薦畫幅數量）	最大畫幅總長
1米	3~1米 （2~12幅）	12米
1.2米	2.7~1米 （2~11幅）	11米
1.5米	2.5~1米 （2~10幅）	10米
1.8米	2.3~1米 （2~9幅）	9米
2米	2~1米 （2~8幅）	8米
2.3米	1.8~1米 （2~9幅）	7米
2.5米	1.6~1米 （2~6幅）	6米
3米	1.4~1米 （2~5幅）	5米
3.5米	1.2~1米 （2~3幅）	3米
4米	1~0.7米 （2~3幅）	2米

（2）關于畫面材料

以密度小于或等于230（克/平米）的廣告畫布為佳。如PP紙，寫真燈片，油畫布，噴繪布等。若選用的畫布材料較厚，應適當減少畫幅總長。

（3）關于畫軸

可使用專用畫軸，亦可自購使用內徑為48毫米~50毫米的不銹鋼管、pvc管、鋁管等，只需長度切為規定尺寸，修磨光整即可。本系統提供的內外錐鎖緊軸套能非常方便地與畫軸聯接，完成畫軸的裝配。

（4）關于電源

需具備110~220VAC,50~60HZ交流電源的穩定提供。亦可根據使用情況用24VDC,10~20AH的電瓶供電，還可以配置充放電系統以適應路燈供電場所的需求。

（5）關于環境

環境工作溫度應在-20~65攝氏度之間。遠離潮濕。電源線必須有效接地保護。
